Anschluss an die serielle Schnittstelle des PC´s

Die Zeitmessung wird über die serielle Schnittstelle vom PC realisiert. Schemazeichnung von neunpoliger Schnittstelle am Rechner (Pins):

Serielle Schnittstelle (RS 232C)

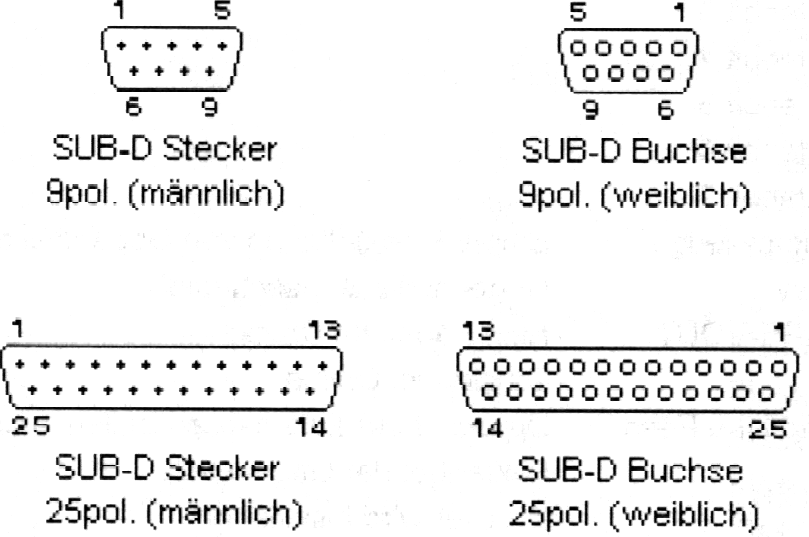

Abb. 9: 25-polig (Stifte) Abb. 10: 9-polig (Stifte)

• Anschluß von Maus, externem Modem, Meßgeräten etc.

• COM1 und COM2 fast immer auf der Hauptplatine integriert.

• Auf COM3 und COM4 sollte aus technischen Gründen verzichtet werden, da COM1 und COM3 sowie COM2 und COM4 nicht zugleich ansprechbar sind.

• Da heute meistens ein zusätzlicher PS/2-Anschluß für die Maus vorhanden ist, bleiben ohnehin beide Schnittstellen für Zusatzgeräte frei.

• Anschluß heute meistens 9-polig, jedoch auch 25-polig möglich (Stifte).
